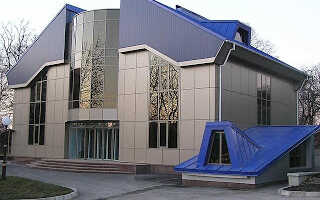

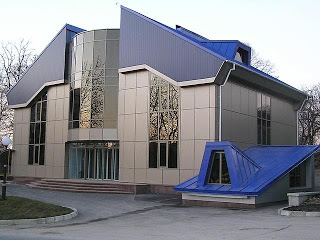

Вентилируемый фасад – эффективный и практичный способ улучшения тепло- и звукоизоляции здания, защиты его стен от влаги и внешних воздействий, а также придания сооружению стильного внешнего вида. Для его обустройства применяют такие материалы:
- металлические и композиционные сплавы;
- керамогранит и натуральный камень;
- дерево;
- фиброцемент;
- стекло и др.
Вентилируемые фасады можно устанавливать независимо от погоды и сезона, поскольку технологии монтажа не связаны с «мокрыми» процессами.
Конструкция вентилируемого фасада

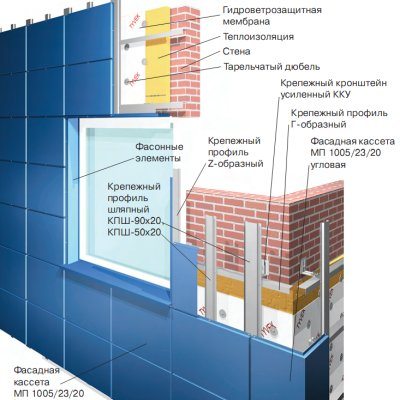

Основные составляющие систем вентилируемых фасадов:
- усиленные крепёжные кронштейны;
- горизонтальные Г-образные крепёжные профили;
- вертикальные шляпные и Z-образные крепёжные профили из оцинкованного металла;
- метизы;
- теплоизоляция фасада;
- фасадные кассеты.
Для крепления системы к стене используются усиленные крепёжные кронштейны для вентилируемых фасадов (ККУ). Размер их консоли от 90 до 230 мм. Шаг горизонтальных профилей и кронштейнов указывается в проектной документации.
Шляпные крепёжные профили КПШ-90х20х3000 предназначены для установки по вертикальным стыкам кассет фасада, между которыми монтируют промежуточные профили КПШ-50х20х3000. Узлы примыканий выполняю с использованием Z-образных крепёжных профилей КПZ-29х20х3000.
Профили для вентилируемых фасадов имеют как стандартную (3 м), так и нестандартную длину, определяемую проектом.

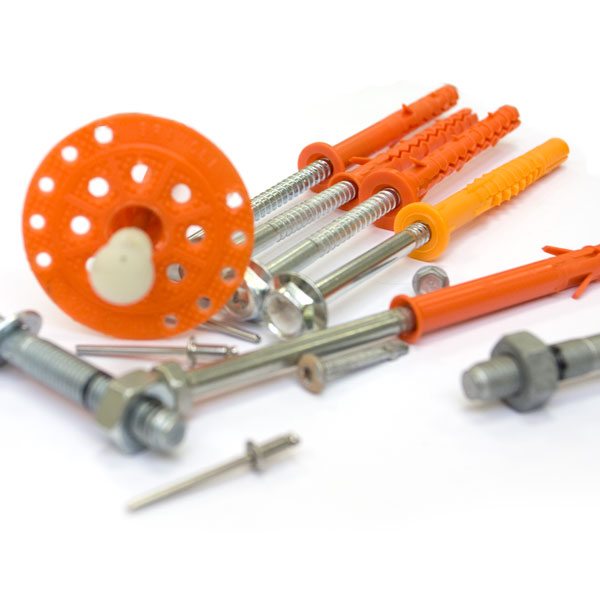

Для крепления элементов несущего каркаса используются самонарезающие винты, заклёпки или болтовые соединения.
Система утепляется в один или два слоя минватой либо стекловатой. Однослойное утепление или наружный слой двухслойного материала выполняют из плиты минваты (плотность от 80 кг/кубометр).
Внутренний второй слой выполняют из плит минваты или стекловаты (плотность от 30 кг/кубометр). При этом, чем больше слоев материала и выше его плотность, – тем дороже цена фасадного утеплителя.
Для защиты от ветра и влаги утеплитель покрывают паропроницаемой мембраной. Изготовление металлических фасадных кассет со скрытым или открытым способом крепления выполняется по проектным размерам.
Установка систем вентилируемых фасадов
Инструменты
Крепление вентилируемого фасада проводят с использованием таких инструментов:
- нивелира;
- рулетки;
- отвеса;
- шуроповерта;
- ножниц по металлу;
- заклёпочных клещей.
Подготовка поверхности
Перед установкой демонтируются водостоки, антенны, вывески, а стена очищается от отслоившейся штукатурки.
Разметка и монтаж кронштейнов
Разметку выполняют с учётом проектного шага кронштейнов при отступе между краем стены и осью кронштейна не меньше 100 мм.
В стене просверливают отверстия под анкеры соответствующего диаметра и устанавливают кронштейны ККУ. Между стеной и креплением устанавливается изолоновая или паронитовая прокладка.
Размер кронштейнов определяется конкретными условиями монтажа (толщиной утеплителя, неровностями стены).
Установка теплоизоляции и ветрозащиты
Монтаж утеплителя должен быть плотным, без пустот в швах. Плиты крепятся с помощью 5-7 тарельчатых дюбелей на 1 квадратный метр.
При использовании не кашированного утеплителя ветрозащиту устанавливают из влагозащитной плёнки с перехлёстом 100 мм. Первый из двух слоёв утеплителя дополнительно крепится 2 дюбелями к плите (на завершающем этапе потребуется 3-4 дюбеля).
Установка горизонтальных профилей
Для крепления горизонтального профиля для вентилируемых фасадов КПГ к кронштейнам ККУ используются заклёпки или саморезы 4,8х28. При недостаточном выравнивании элементов конструкции используют крепления для вентилируемых фасадов соответствующих размеров.
Установка вертикальных профилей
- Вертикальная обрешётка из шляпного профиля КПШ-90х20х3000 крепится к горизонтальной обрешётке саморезами 4,8х28.
- Основные профили устанавливаются по вертикальным стыкам кассет фасада, чётко соблюдая монтажное расстояние. Если ширина кассеты больше 700 мм, то производят дополнительную установку промежуточных профилей КПШ-50х20х3000.
- Узлы примыкания элементов фасадной системы выполняют Z-образными профилями.
Установка фасонных изделий
- Используя крепежи для вентилируемых фасадов, к вертикальной обрешётке КПШ фиксируют фасонные изделия.
- Основные профили установленной вертикальной обрешётки с видимой части покрыты цветным полимером или декорированы цветной полосой.
Установка фасадных кассет МП 1005/23/20
- Фасадные кассеты устанавливают слева направо и снизу вверх. Перед монтажом их боковые стороны освобождаются от защитной плёнки.
- Для крепления кассеты к несущим вертикальным профилям используются саморезы 4,8х28. Кассеты крепятся нарезающими винтами до положения шуроповёрта «не дожимать», что компенсирует температурную деформацию в процессе эксплуатации.
- После завершения монтажа удаляют защитную плёнку.
Установка фасадных кассет МП 2005/25/30
Такие элементы устанавливают снизу вверх. Перед монтажом их боковые стороны освобождают от защитной плёнки. Низ кассет защёлкивают к начальной планке, а их верх крепят к несущим вертикальным профилям при помощи оцинкованных саморезов 4,8х28.
Элементы крепят нарезающими винтами. Верхнюю кассету защёлкивают за верх предыдущей детали.
Вертикальный промежуток между кассетами фасада (руст) устанавливается шаблоном от 5 до 30 мм. Рекомендуемое значение этой величины – 30 мм.
Дополнительные элементы конструкции
Перед монтажом следует позаботиться о дополнительной оснастке, в которую входят такие элементы:
- фасонный фартук;
- уголок крепления вент фасадов;
- вентиляционная решётка.
Фасадные вентиляционные решетки предназначены для защиты пространства между облицовкой и стеной от попадания посторонних предметов и обеспечения циркуляции воздуха. При их выборе стоит изучить фото из каталогов фирмы-производителя, чтобы вся система выглядела гармонично.
Фасонные фартуки обеспечивают прохождение воздуха и предотвращают попадание осадков между облицовкой и стеной основания.
В заключение статьи
Если вы решитесь сделать фасад своими руками, то мы рекомендуем, кроме изучения советов и рекомендаций статьи, посмотреть подробное видео от специалистов монтажа подобных систем.
