Каркасная стена в разрезе – схема и комментарии

На этой странице представлена каркасная стена в разрезе вместе с утеплителем, который монтируется между стоек каркаса. Проще говоря, каркасная стена в разрезе представляет собой так называемый стеновой каркасный «пирог». Все слои в этом пироге расположены в строгой последовательности. Слои менять местами или переворачивать нельзя.Каркасная стена в разрезе – схема и комментарии 1

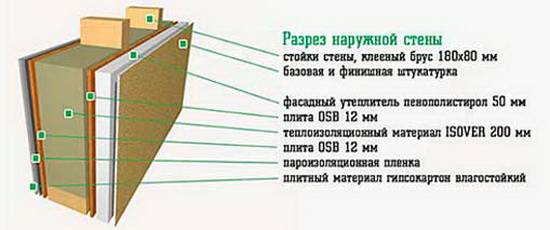

Как видно из схемы, мы приводим разрез каркасной стены вместе с утеплителем. Конечно, в теплых странах строят каркасники без утеплителя. В этом случае не будет ни базальтовой ваты, ни пенопласта, а также пленок – ветрозащита и пароизоляции, которые защищают слой утеплителя от внешних и внутренних воздействий.Каркасная стена в разрезе – схема и комментарии 2

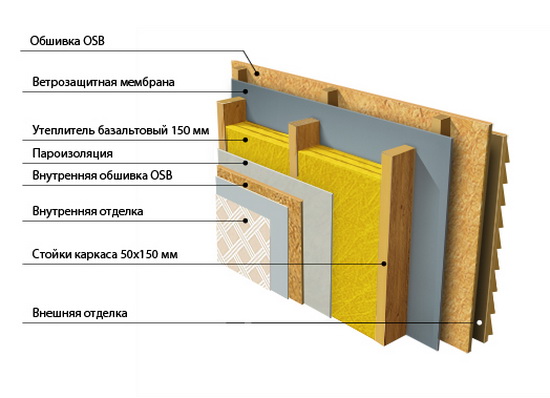

Однако, живем мы с вами в довольно жестких погодных условиях. Прямо сейчас, когда я пишу эти сроки, за окном обычный январский денек. И стандартная для наших мест температура в январе -31 градус по Цельсию. Скоро стемнеет, и температура опустится еще ниже.Каркасная стена в разрезе – схема и комментарии 3

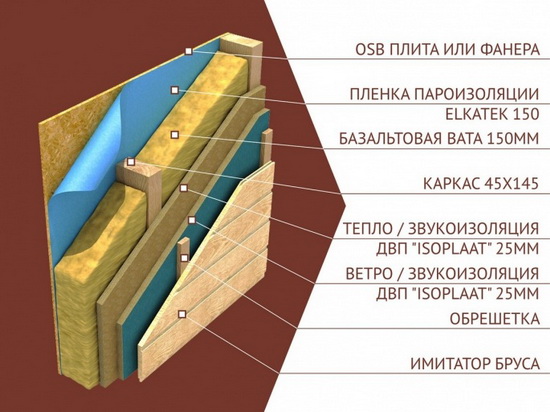

В подобных условиях строить каркасную стену с недостаточным слоем утеплителя – это все равно, что топить улицу своими собственными деньгами. Пусть магистральный газ относительно дешев, однако и он стоит денег.Каркасная стена в разрезе – схема и комментарии 4

Итак, схема каркасной стены в разрезе будет изображением стенового пирога и слои его будут следующими (изнутри наружу):

  1. Внутренняя чистовая отделка помещений.
  2. Внутренняя обшивка каркаса (дерево, ОСБ, ГКЛ или ЦСП).
  3. Пароизоляция для защиты утеплителя от водяного пара из внутренних помещений.
  4. Стойки каркаса.
  5. Утеплитель между сток каркаса.
  6. Ветрозащита для защиты утеплителя от ветра и внешней влаги.
  7. Обрешетка вентзазора.
  8. Внешняя обшивка дома.Каркасная стена в разрезе – схема и комментарии 5

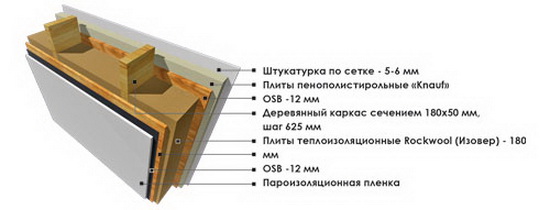

В случае с использованием мокрого фасада ветрозащита и вентзазора не будет. Внешняя фасадная система будет наноситься прямо на утеплитель по сетке.Каркасная стена в разрезе – схема и комментарии 6
