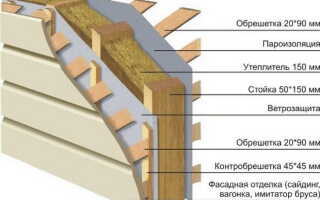

Конструкция стен каркасного дома – схема пирога

Самая простая конструкция стен каркасного дома – это вертикальные стойки, связанные верхней и нижней обвязкой и перевязанные укосинами для дополнительной жесткости конструкции. При использовании плитного материала обшивки, такого как ОСБ или фанера, можно не использовать укосины, так как плитный материал, при соблюдении правильного монтажа, дает достаточную жесткость всей конструкции.

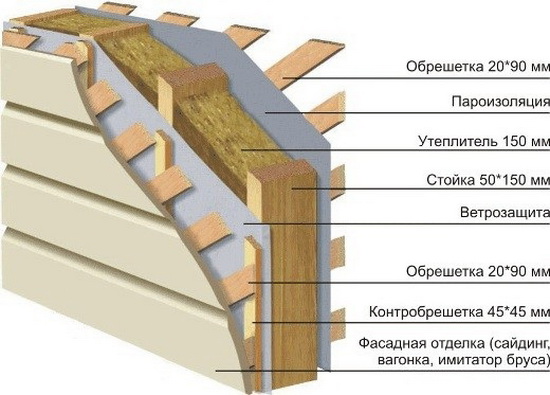

Конструкция стен каркасного дома – схема пирога 1

В любых странах с умеренным климатом конструкция стен каркасного дома подразумевает утепление. Для этого каркасная стена подходит как нельзя лучше. Утеплитель монтируется в проемы стоек каркаса и не занимает полезной площади внутри, а также снаружи, где под навесной утеплитель пришлось бы резервировать дополнительную ширину свесов кровли.

Конструкция стен каркасного дома – схема пирога 2

На этой странице представлена конструктивная схема стен каркасного дома, так называемый «пирог каркасной стены». Последовательность «слоев пирога» снаружи внутрь:

  1. Внешняя обшивка.
  2. Обрешетка, которая формирует вентзазор.
  3. Ветро- и гидроизоляция, которая защищает утеплитель от внешних воздействий.
  4. Стойки каркаса с утеплителем между ними.
  5. Пароизоляция, которая защищает утеплитель от водяного пара из внутренних помещений.
  6. Внутренняя обрешетка.
  7. Чистовая отделка внутренних помещений.

Конструкция стен каркасного дома – схема пирога 3

Такая конструкция стен каркасного дома позволяет использовать их одновременно как несущий элемент и как теплосберегающую оболочку здания. В разделе «Чертежи и схемы» на нашем сайте вы сможете увидеть схемы отдельных элементов каркасных стен.

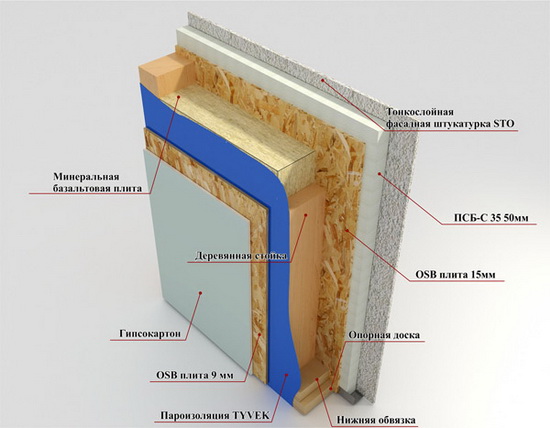

Конструкция стен каркасного дома – схема пирога 4
