Сегодня рассмотрим с вами каркасные стены, принцип построения которых прост и гениален одновременно. Для примера рассмотрим деревянный каркас, который в данный момент используется для возведения 80 процентов всех каркасных жилых малоэтажных строений.
Итак, деревянные каркасные стены. Принцип построения прост и по сути своей напоминает, с одной стороны, детский конструктор, с другой стороны, уроки труда в школе. Помните, мы колотили табуретки на уроках труда? Так вот, принцип построения каркасной стены – ровно такой же. Каждая соседняя стойка, каждый элемент каркаса поддерживают друг друга через элементы креплений и узы.
Получается, что любая отдельная деталь несущего каркаса, будь то стойка или укосина, по отдельности довольно непрочная. Однако в связке, когда все детали каркаса правильно смонтированы и закреплены, элементы каркаса создают поразительно прочную систему.

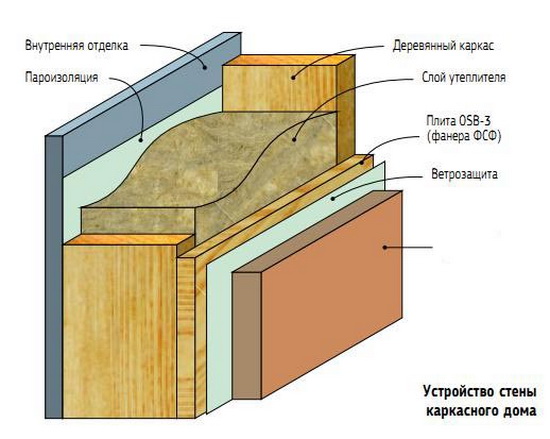

На этой странице представлены общие схемы каркасных стен и их отдельные элементы. Как видно из чертежей, при монтаже каркасной стены должны выполняться следующие принципы:
- Жесткость конструкции.
- Разумное использование материала.
- Скорость возведения.

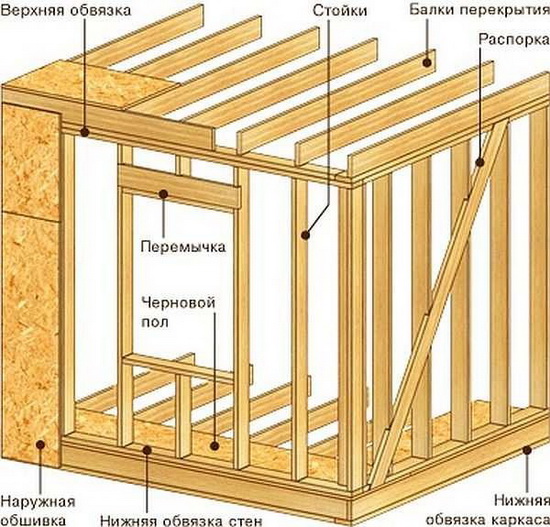

Фактически, любая каркасная стена – это стойки, которые связаны между собой укосинами. При помощи нижней и верхней обвязки нагрузка передается с кровли через стойки на фундамент. Силовые элементы оконных и дверных проемов разгружают эти узлы и снимают нагрузку с оконных и дверных блоков.

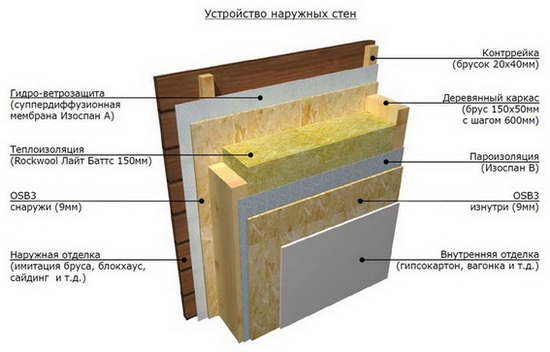

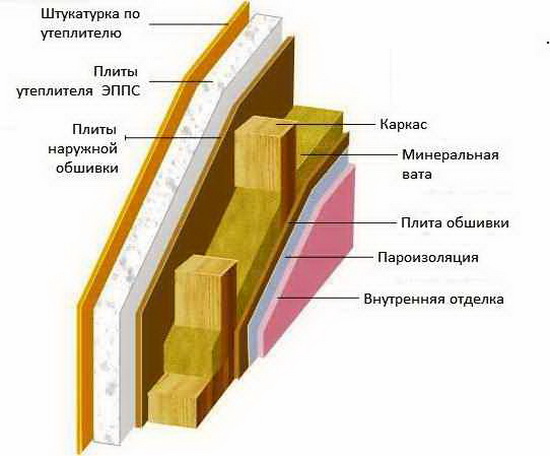

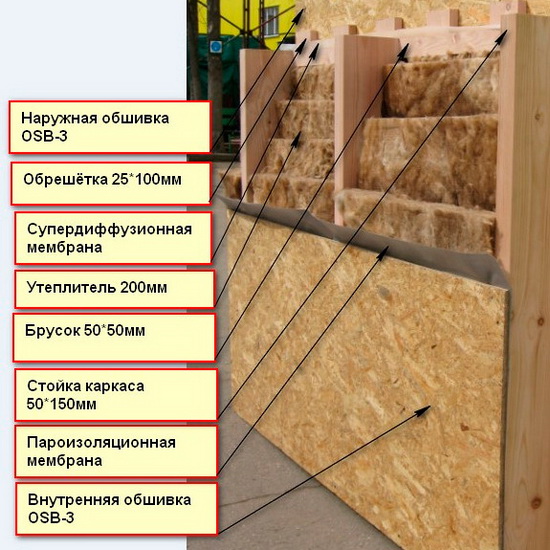

Внешняя обшивка каркасной стены выполняет также роль силового элемента. Иногда усиление выполняется не через внешнюю обшивку, а через внутреннюю. Обшивка может производиться как любым плитным жестким материалом (фанера, ОСБ), так и тонкими досками (20-30 мм толщиной) по диагонали.
Использование ЦСП для усиления каркаса неразумно, так как в этом материале метизы (гвозди, саморезы) не имеют жесткого крепления. Со временем конструкция, обшитая ЦСП, начнет «ходить», что будет противоречить принципу номер 1.
